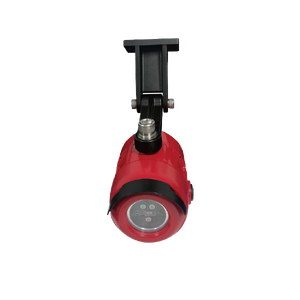

JTG-U-JBF4386-Ex点型复合红紫外火焰探测器（隔爆型 & 粉尘防爆型）

概述

JTG-U-JBF4386-Ex点型复合红/ 紫外火焰探测器是隔爆型及粉尘防爆型的非编址型探测器，该探测器依靠三通道红外及紫外传感器接收到的可燃物发出的紫外及红外光，结合火焰燃烧报警逻辑判断算法，准确、高速的报出火警信息。主要适用于工业现场有防爆气体或粉尘的Ⅰ区及Ⅱ区消防探测需求，如油库、酒库、飞机库、化工设备场所、液化气站等场所。

产品特点

出色的抗干扰能力，有效抑制错误报警，自动控制的除霜功能更好地抵抗恶劣环境窗口冷凝，光路自检功能，实时保障产品核心传感器工作正常，丰富的输出接口，满足各种应用场景。

性能参数

环境特性

工作温度 -40 ～ +75℃
贮存温度 -40 ～ +85℃
相对湿度 ≤ 95%（无凝露）

电气特性

工作电压 DC24V（DC18V ～ 28V）
监视电流 17mA ～ 27mA（DC24V 条件下）
报警电流 28mA ～ 40mA（DC24V 条件下）
辅热电流 130mA ～ 220mA（DC24V 条件下）* 窗口自动化霜功能 *
继电器触点容量 2A@30VDC
输出接口类型：1) 三组干节点输出（火警继电器、故障继电器和辅助继电器）；2) 串口 RS485；3)4-20 mA 隔离输出
上电启动时间 30sec.( 系统自检 )
编址方式非编址

机械特性

外观 RAL3003 宝石红
外壳材质压铸铝
防护等级 IP67
产品重量 2.5kg（含安装架）
外形尺寸 133mm×130mm×182mm（LWH）（不含安装架）
电气接口 3×M20×1.5
防爆标志 Ex d IIC T6 Gb/Ex tD A21 IP67 T80℃
光谱范围 3.8μm、4.5μm、5.3μm、185-260nm
视角范围 ≤ 120°

兼容性

通过 JBF4137A 中继模块后，接入 11SF 系列及 JBF50 系列控制器。

认证类型

消防认证、防爆认证

执行标准

1) GB 12791-2006 《点型紫外火焰探测器》；2) GB 15631-2008 《特种火灾探测器》；3) GB 3836.1-2010 《爆炸性环境第 1 部分：设备通用要求》；4) GB 3836.2-2010 《爆炸性环境第 2 部分：由隔爆外壳“d”保护的设备》；5) GB 12476.1-2013 《可燃性粉尘环境用电气设备第 1 部分通用要求》；6) GB 12476.5-2013 《可燃性粉尘环境用电气设备第 5 部分：外壳保护型“tD”》

注意事项、免责声明

隔爆腔外壳接地点应就近连接到大地，接地务必可靠；经检验合格产品，不允许随意更换元器件或改变结构，以免影响防爆性能；维修保养时，注意保护隔爆面，所有隔爆面不得有损坏或锈蚀；严禁带电开盖；非专业人员不得随意安装、拆卸；火焰探测器必须按照国家标准及其有关法规要求，进行定期测试和维护保养，每一年至少对探测器进行一次清洁处理，每月进行一次测试保养；电缆引入装置及封堵件需自配。
