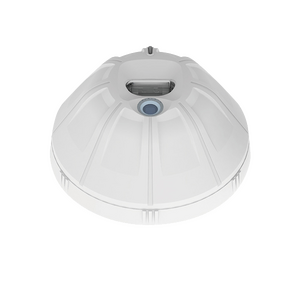

JTG-U-JBF4386A点型复合红紫外火焰探测器
概述
JTG-U-JBF4386A 点型复合红 / 紫外火焰探测器是编址型探测器，该探测器依靠单通道红外及紫外传感器接收到的可燃物发出的紫外及红外光，结合火焰燃烧报警逻辑判断算法，准确、高速的报出火警信息。主要适用于油库、酒库、飞机库、化工设备场所、液化气站等产所。
产品特点
多组输出新信号（火警、故障继电器、门灯输出）；防护等级IP66，可满足大多数场所的防护等级需求 ；探测器为编址型或非编制型可根据应用情况自行设定，便于现场应用。
性能参数
环境特性
工作温度 -40 ～ +75℃（温度变化≤ 1℃ /min）
贮存温度 -40 ～ +85℃
相对湿度 ≤ 95%（无凝露）
防爆标志 不涉及
电气特性
工作电压 DC18V ～ 28V，调制型，控制器提供（编址使用）

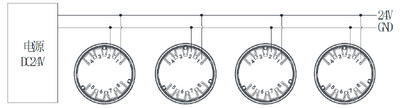

或 DC18V ～ 28V 电源（非编址使用）
监视电流 ＜ 1.4mA（DC24V）
报警电流 ＜ 1.6mA（DC24V）
启动时间 ＜ 1s
确 认 灯 监视状态红色闪亮，报警状态红色常亮，故障状态常灭
输出接口类型 1）三组干节点输出（火警继电器、故障继电器和辅助继电器）
2）门灯输出（≤ 10mA）
线 制 二线制（无极性）
编址范围 1 ～ 200
编址方式 专用电子编码器
最远传输距离 1500m
兼容性
可用于 11SF 及 JBF50 系列控制器
机械特性
外 观 PANTONE Q752-2-5 米白色
外壳材质 ABS 塑料
防护等级 IP66
产品质量 150g（含底座，不含安装架）

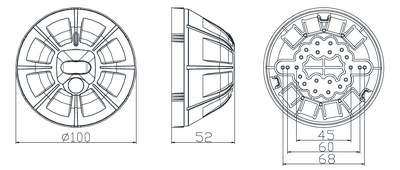

外形尺寸 Ф100mm×H52mm（含底座，不含安装架）
光谱范围 4.5um、185nm-260nm

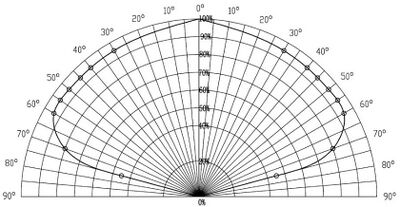

视角范围 ≤ 120°
执行标准
GB 12791-2006《点型紫外火焰探测器》
注意事项、免责声明
维修保养时，注意保护玻璃面；密封圈、紧固件如有损坏，应及时更换；非专业人员不得随意安装、拆卸；火焰探测器必须按照国家标准及其有关法规要求，进行定期测试和维护保养，每一年至少对探测器进行一次清洁处理，每月进行一次测试保养。
