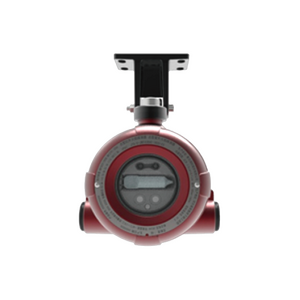

JTG-Z-JBF4385C-Ex点型紫外火焰探测器

概述

JTG-Z-JBF4385C-Ex型点型紫外火焰探测器是一款使用UV（紫外）传感器采集火焰紫外特征信号的火灾探测器。它能够有效区分真实火焰与干扰源，具有高可靠性、快速报警和多级灵敏度设置，适用于各种严酷的工业场景。

产品特点

产品采用工业标准设计，核心电路使用SMT表面贴装工艺，具有三色指示灯显示工作状态，支持多级灵敏度设置，具备火警和故障继电器接口，支持编址和非编址工作模式，具有污染检测功能，RS485接口（Modbus协议）和4~20mA接口，高防护等级IP67，抗干扰能力强。

性能参数

环境特性

工作温度 -40～+75℃
贮存温度 -40～+85℃
相对湿度 ≤95%（无凝露）

防爆特性

防护等级 IP67
防爆标志 Ex db IIC T6 Gb（气体防爆） Ex tb IIIC T80℃ Db（粉尘防爆）

电气特性

工作电压总线电压：DC24V,控制器提供(无极性); 电源电压：DC24V(DC13V~DC30V,无极性)
监视电流回路：≤770uA（DC24V）；电源：≤27mA（DC24V）
报警电流回路：≤830uA（DC24V）；电源：≤39mA（DC24V）
确认灯监视状态绿色闪亮，报警状态红色常亮，故障状态黄色常亮

通讯特性

工作模式编址模式、非编址模式
线制编址模式：四线制（回路线无极性、电源线无极性）非编址模式：二线制（电源线无极性）
通讯接口 RS485（Modbus协议）；4～20mA输出接口；
编址范围 11S协议：1～200 62S协议：1～252
最远传输距离 1000m (RVS2×1.0mm²)

机械特性

外观 RAL3003宝石红
外壳材质压铸铝
产品质量约1010g(含安装架)
外形尺寸 L×W×H:112mm×105mm×108mm(不含安装架)

探测特性

保护区域视场范围 ≤120°；灵敏度等级：Ⅰ级
响应时间 ≤30s
光谱范围紫外 180nm～260nm
灵敏度 4级灵敏度可调，1级最灵敏，4级最迟钝

注意事项、免责声明

在安装和使用过程中，必须严格按照使用说明书进行操作。确保所有连接线截面积不小于1.0mm²，并且正确接线。产品应定期进行测试和维护保养，每年至少对探测器窗口进行一次清洁处理，每月进行一次测试保养。非专业人员不得随意安装、拆卸。

接线图
