一. 产品概述
本产品为家用可燃气体探测器，用于探测可燃气体的泄露，当浓度达到报警动作值时，发出报警信号。提示相关人员及时采取措施排除隐患，实现早期预防，避免火灾、爆炸事故的发生。该探测器，应用于可燃气体报警系统中，可配合青鸟消防燃气系列控制器使用。
适用于使用管道煤气、天然气、液化气的场所或其他散发可燃气体和可燃蒸汽的场所，例如餐馆、家庭厨房、厂房、仓库、机房等场所。
采用优质催化燃烧式气敏元件，内置微处理器，性能稳定。探测器具有灵敏度高、可靠性好、对酒精和温湿度的感度小等优点。
设计遵照《家用可燃气体探测器》GB 15322.2-2019国家标准。

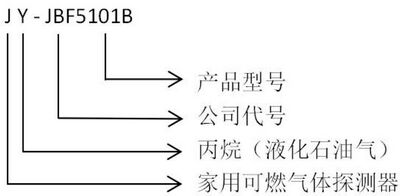

二. 型号的组成及其代表意义
三. 技术特性
3.1主要参数
| 工作温/湿度 | -10~+55℃ /≤95% | 存储温/湿度 | -25℃～+60℃ /≤95% |
|---|---|---|---|
| 报警动作值 | 10%LEL | 稳定性 | ±3%LEL |
| 检测气体 | 丙烷（C2H8） | 响应时间 | ≤30S |
| 总线电压 | DC18V~26V 脉冲电 | 电源电压 | DC24V（±15%） |
| 总线监视电流 | ≤40mA | 电源监视电流 | ≤40mA |
| 总线报警电流 | ≤50mA | 电源报警电流 | ≤50mA |
| 外壳防护 | IP30等级 | 线制 | 四总线制（信号总线L1，L2；电源+24V，GND） |
| 报警声信号 | ≥70dB（1m) | 控制输出 | 脉冲输出接口（DC24V/1A/0.5 s） |
| 外形尺寸 | Φ100 ×H42mm | 重量 | 约50g |
| 信号传输距离 | 1000m（1.5mm²) | 适配设备 | JB-TB-JBF-51S40-4可燃气体报警控制器 JB-TB-JBF-51S40-8 可燃气体报警控制器 JB-QB-JBF-51S40 可燃气体报警控制器 |
| 数据读取接口 | 参照国标GB 15322.2-2019附录 A | 联网接口输出信号的类型、参数 | 采用QN总线传输信号，OxFA为起始位，浓度 一个字节，正常、报警、类型一个字节，最后一个字节表示传感器寿命百分比 |
| 指示灯 | 绿色指示灯1个（常亮预热、闪亮巡检） 红色指示灯1个（常 亮报警） 黄色指示灯1个（常亮故障、闪亮传感器 失效） |
历史记录 | a）、探测器报警记录：200条； b）、探测器报警恢复记录：200条； c）、探测器故障记录：100条； d）、探测器故障恢复记录：100条； e）、探测器掉电记录：50条； f）、探测器上电记录：50条； g）、气体传感器失效记录：1条； |
| 传感器 | 催化燃烧式传感器 | 传感器使用寿命 | ≥5年 |

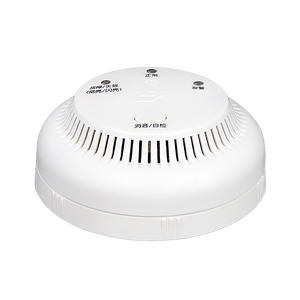

四. 探测器外观、尺寸
五. 设备安装
探测器端子标志1，2，3，4，5 分别表示L1，L2， G，V+，T+。其中L1，L2 为总线信号线；G，V+为DC24V 电源线；T+为脉冲输出正极；
端子1，2接控制器总线；端子3，4接电源箱DC24V输出；端子5，3分别接电磁阀的正极和负极。接线示意图如下所示。
探测器的安装应根据气源使用的具体情况分析决定，但要遵循以下原则：
1.探测器应与燃气源安装在同一房间内，安装位置距灶具或气源0.5m～4m的墙上。
2.避免安装在油烟或扬尘大的位置，以免进气孔进气不畅。
3.避免安装在风速大的通道或窗口、浴室或存放大量油漆等挥发性有机物区域，否则可能引发误报。
六. 调试和操作
探测器可使用JBF6481电子编码器配接底座（JBF-VB4310A）编址。编码器连接线分别接在编址底座（JBF-VB4310A）的1，2上，并且将1和3、2和4分别短接。将探测器接在底座上，打开JBF6481编码器，选择协议设置，选择“11s或者11se”协议，确认后，选择写地址，进行编址，编址成功，探测器绿灯闪亮一下，编码器显示“成功”；否则编码器显示“失败”；接线示意图如下所示：
1.探测器通电后，将延时12s进入预热状态，预热约4min后，进入正常巡检状态。
2.预热状态：接通电源后，绿灯常亮，预热持续时间约4min。
3.巡检状态：预热结束后，绿灯闪亮，进入正常巡检态，能够探测可燃气体。
4.报警状态：进入巡检状态后，当空气中被测气体浓度达到报警动作值时，进入报警状态，此时红灯常亮，蜂鸣器鸣叫，并输出控制信号。
5.故障状态：黄灯常亮，并且蜂鸣器鸣叫，表示探测器发生故障，此时不再具有探测报警功能。
6.失效状态：黄灯闪亮，表示探测器寿命到期，应及时更换探测器。
7.自检状态：短按自检按键2s，用于检测探测器的声光指示功能是否正常，控制输出接口在自检期间延时10s动作。
8.消音状态：长按消音按键6s，用于停止报警或故障蜂鸣。
七. 故障分析与排除
| 故障现象 | 原因 | 措施 |
|---|---|---|
| 绿灯不亮 | 1、无DC24V电源 | 检查电源和接线 |
| 黄灯常亮或闪亮 | 1、探测器故障或传感器失效 | 与经销商联系 |
八. 保养维修
1、定期进行报警检验，建议至少每半年一次。
2、定期维护，建议每月清除一次探测器表面的灰尘，保持进气口通畅。如发现探测器失效，需尽快维修或更换。
3、失效灯闪亮，探测器失效，请及时更换。
九. 注意事项
1、探测器必须与控制器配套使用。
2、探测器避免跌落和震动，不能浸入水中。
3、探测器不宜安装在温度高、油烟大（如排油烟处）或风量流动较大的地方。
4、避免腐蚀性气体和爆炸性气体的存在。
5、按探测器配套底座标识连接信号总线（L1、L2）和电源总线（24V，GND），信号总线不分极性，电源总线分极性，信号总线与电源总线不能短路、断路。
6、探测器故障灯点亮并伴有蜂鸣器响，请及时更换探测器，以免影响该区域的可燃气体(丙烷)的探测。
