MD-S273-4G 无线远程压力采集终端
参考资料
高清图片
注意事项
- 收到产品后，请检查包装及外形是否完好，并核对产品型号和规格是否相符。
- 请选择合适的安装位置，尽量避免阳光直射、雨淋及高温源（>65℃）。
- 按产品所提供的安装指导手册所提供的过程连接、电气连接和安装方式，将产品正确可靠安装并接线。
- 产品为锂电池供电，部分产品也可以使用电源供电。
- 安装通电测试，一般需要数分钟产品方能稳定输出和正常工作，这属于正常现象。
- 安装后通电测试，出现非正常现象，除非具备产品调节技能方能调节，否则请将产品联系我司售后技术人员.
- 如果进行开关操作时，操作结束后请用力拧紧前后盖，防止受潮，进水。
注：1.未按照操作规范的非专业操作造成的产品损坏不在保修范围内。
在安装过程中可能会受到安装应力影响，安装完成后，请先清零后再使用!
产品概述
该系列无线数字压力表是一款锂电池供电的低功耗、具有无线传输功能的仪表。
该系列产品采用防爆型合金铝外壳和304不锈钢接头，配备全面屏液晶显示，内置高精度压力传感器，能够精准的显示实时压力，并且具有精度高，长期稳定性好的特点。
产品内置MCU，具有多种无线传输方式，凭借运营商成熟的4G/NB网络，实现将现场管道上的压力上传到云端的无线传输过程。
产品功能实用，具有实时上报功能，高低压报警，GPS定位，低电量报警功能以及根据客户定制的其它功能，本产品能进行远程参数设置以及现场蓝牙参数设置等功能。
安装施工规范
| 1.《建筑设计防火规范》 | GB50016-2006 |
| 2.《高层民用建筑设计防火规范》 | GB50045-2005 |
| 3.《建筑内部装修设计防火规范》 | GB5022295(2001年修订版) |
| 4.《自动喷水灭火系统设计规范》 | GB50084-2005 |
| 5.《火灾自动报警系统设计规范》 | GB50116-98 |
| 6.《气体灭火系统设计规范》 | GB50370-2005 |
| 7.《汽车库、修车库、停车场设计防火规范》 | GB50067-97 |
| 8.《人民防空工程设计防火规范》 | GB50098-98 |
| 9.《建筑灭火器配置设计规范》 | GB50140-2005 |
| 10.《建筑电气工程施工质量验收规范》 | GB50303-2002 |
| 11.《建筑工程施工质量验收统一标准》 | GB50300-2001 |
| 12.《建筑给排水及采暖工程施工质量验收规范》 | GB50242-2002 |
| 13.《建筑电气安装工程施工质量验收规范》 | GB50303-2002 |
| 14.《自动喷水灭火系统施工及验收规范》 | GB50261-2005 |
| 15.《火灾自动报警系统施工及验收规范》 | GB50166-92 |
| 16.《自动喷水灭火系统设计规范》 | GB50084-2005 |
| 17.《高层民用建筑设计防火规范》 | GB50045-2005 |
| 18.《智能建筑工程质量验收规范》 | GB50339-2003 |
| 19.《工业金属管道工程施工及验收规范》 | GB50235-97 |
| 20.《现场设备工业管道焊接工程施工及验收规范》 | GB50236-98 |
| 21.《气体灭火系统施工及验收文规范》 | GB50263-2007 |
| 22.《电气装置安装工程接地装施工及验收规范》 | GB50169-2006 |
| 23.《建筑施工安全检查标准》 | JGJ59-99 |
| 24.《施工现场临时用电安全技术规范》 | JGJ46-2005 |
常用工具配件
| 工具 | 配件 |
|---|---|
| 扳手2把 | 生料带若干 |
| 管道钳1~2把 | 手动阀门(防止阀门老化) |
| 不锈钢三通 | |
| 不锈钢延长管 | |
| 不锈钢弯头 | |
| 四分接头 |
产品外形及安装检查
1.请检查包装及外形是否完好，并核对产品型号和规格是否与您选购的产品相符。
2.请检查标牌、检验合格证、使用说明书是否齐全。
3.请检查产品附件是否齐全：
a) 电池供电产品，我司产品内部都标配电池。
b) 电源供电产品，我们均标配有适配器,收到货物后请检查，切勿遗失。
c) 带有外置天线的产品， 我们均标配有配套的外置天线（内置天线类预装在产品内部）。
如收到产品后， 产品不立刻安装， 请将产品关闭电源， 存储。注意防火防潮，放置在干燥常温的环境中。
5. 现场按键调试功能
主要开机等待10s上发，进度条到达100%后查看信号强度，一般在-50---90属于正常范围，检查上发是否成功显示SUCC。
安装方式图
横向管道安装方式
横向管道保留指针安装方式
竖向管道安装方式
竖向管道保留指针安装方式
安装注意事项
- 本产品耐压力冲击，一般无需安装缓冲管缓冲压力。
- 如安装规范要求安装缓冲管，请选择不锈钢缓冲管，不建议使用铜制缓冲管。
- 请根据行业规范的要求决定是否保留指针表。
- 三通排水阀或其他阀门需保留，方便后期维修保养。
- 安装完毕后请打开阀门，查看是否渗漏及压力值是否正常。
- 现场安装完毕确保产品已开机。
- 双供电产品注意外接电源的防护。
蓝牙参数设置
该产品可通过远程平台和现场蓝牙的方式对参数进行设置以及GPS定位设置。设置的参数包括：数据采集频率，数据记录频率，数据上发间隔，上下限报警值等;远程平台设置请咨询平台方。
蓝牙设置方式如下：
1. 在微信中搜索“无线传感器”小程序，打开。

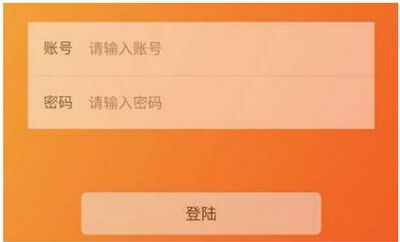

2. GPS打开蓝牙，输入账号，密码，然后登陆。

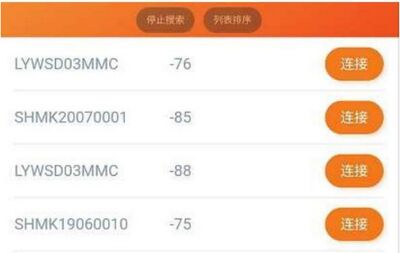

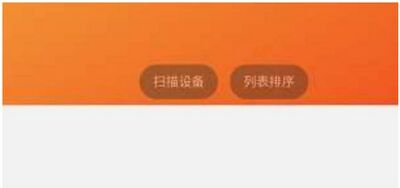

3. 点击“扫描设备”，等待扫描结果。
4. ID 点击对应设备的“连接”按钮，等待连接，成功进入调试界面。

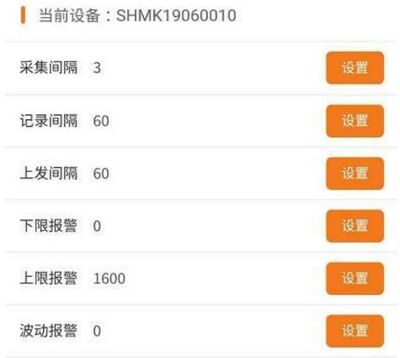

5. 点击“刷新”按钮显示当前设置参数。
6. 设置相应的参数，点击要更改的数值，然后更改数值，再点击“设置”按钮。

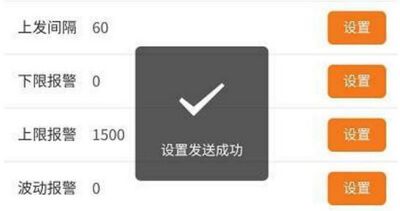

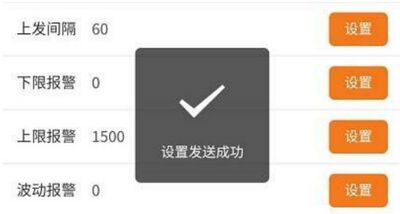

7. 显示参数发送成功，则参数设置完成。
8. 点击“获取当前地理定位”，显示当前设备的经纬度坐标。
9. 点击“设置”键，设置该产品的经纬度坐标。
10. 显示发送成功，则表的坐标设置成功。
注：
1.安装完成后需检查是否有渗水情况。
2.安装完成后需记录：设备ID、信号、位置及当前数据。
电源的选配
- 本产品选用的电池为锂亚电池，型号可根据待机时间的要求选择 ER34615，不推荐采用其他型号的电池。
- 充电电池可能带来安全隐患，禁止使用充电电池！
- 如选用电源+电池双供电的产品，请注意电源适配器的保护，如适配器损坏，更换适配器时，请选用如下规格的电源适配器：输入 220VAC， 输出12VDC2A 的适配器。
- 如低电量报警之后，请及时更换供电电池，更换电池请确保供电电源关闭，切勿带电操作。
维护保养
- 本产品属于精密仪表，建议定期检验以保证产品的使用精度。
- 产品存储要注意防潮防尘,尽量保存在干燥常温的环境。
- 本产品内置大容量锂电池，请远离高温环境，并注意降温使用。
- 本公司不承担除产品本身以外的任何直接或间接损失。
- 本公司保留未经通知即更改产品安装调试说明的权利。
常见问题及解决办法
| 序号 | 问题 | 原因 | 解决办法 |
|---|---|---|---|
| 1 | 背光很暗 | 电池电量不足 | 更换电池 |
| 2 | 电池表示闪烁 | 电池电量不足 | 更换电池 |
| 3 | 压力不变化 | 1.压力空堵塞 2.带压清零导致 3.传感器损坏 |
1.检查压力空 2.在无压力下，重新清零 3.返厂维修 |
| 4 | 显示E--H | 1.压力超量程 2.传感器损坏 |
1.不超压使用 2.返厂维修 |
| 5 | 压力变化慢 | 采集速度太低 | 提高采集速率 |
| 6 | 上发数据间隔太大 | 1.上发周期太长 2.现场信号不好 |
1.增加上发频率 2.改善网络环境 |
| 7 | 没有报警 | 1.关闭了报警功能 2.报警值设定不合理 |
打开报警功能，并设定合适的报警值 |
| 8 | 服务器收不到数据 | 1.IP地址或端口设置错误 2.服务器数据库设置错误 |
1.设置正确的IP地址和端口 2.修正数据库文件 |
常见错误代码
| 序号 | 代码 | 原因 | 解决办法 |
|---|---|---|---|
| 1 | Er01 | 模组无响应 | 检查电池供电 检查模组是否松脱 |
| 2 | Er03 | 查询IMEI失败 | |
| 3 | Er06 | SIM卡异常 | 检查SIM卡是否松脱或未安装 |
| 4 | Er08 | 未搜索到网络 | 检查天线是否异常， 更换天线检测附近网络状态 |
| 5 | Er09 | 注册网络被拒绝 | 检查SIM卡是否停卡 |
| 6 | Er16 | 注册网络失败 | 检查SIM卡是否停卡 |
| 7 | Er21 | 创建链接错误 | 检查SIM卡是否停卡检查IP地址 |
| 8 | Er22 | 关闭链接错误 | 检查SIM卡是否停卡检查IP地址 |
| 9 | Er23 | 链接失败 | 检查SIM卡是否停卡检查IP地址 |
| 10 | SUCC | 数据上发成功 | |
| 11 | Er30 | 协议错误 | 检查IP地址端口 |
| 12 | Er31 | 协议注册错误 | 检查IP地址端口及平台是否正常 |
| 13 | Er32 | 平台注册回复 超时 | 检查IP地址端口及平台是否正常 |
| 14 | Er34 | 协议1上发错误 | 检查IP地址端口及平台是否正常 |
| 15 | Er35 | 协议1平台回复 超时 | 检查IP地址端口及平台是否正常 |
| 16 | Er36 | 协议2上发错误 | 检查IP地址端口及平台是否正常 |
| 17 | Er35 | 协议2平台回复 超时 | 检查IP地址端口及平台是否正常 |
售后条款
- 产品质保期为交付之日起12个月。我公司产品自出售日起7日内正常使用时若出现故障，消费者可以选择退款、换货、维修等服务。消费者购买我公司产品后， 一年内若出现非人为损坏的故障可免费保修。对于不满足免费更换或免费保修服务的消费者，我公司依然提供技术服务。购买时间以购买时开具的发票或收据日期为准。
- 产品主要分为外壳、电路板及感压元件。外壳正常磨损用旧不负责保修，不更换外壳。超量程使用或高温使用,造成电路板损坏不负责保修。超压使用或用硬物触碰膜片造成的感压元件损坏不负责保修。
- 有下列情况之一者不能享受“三包”服务：
1）一切人为因素损坏及非正常工作环境下使用，不按说明书使用或未依据说明书指示的环境使用所造成的故障及损坏等；
2）未经本公司同意，用户私自拆卸、修复、改装产品等；
3）购买我公司产品后因不良运输造成的损坏；
4）因其它不可抵抗力（如水灾、雷击、地震、异常电压）造成的损坏；
5）正常用旧、磨损、破裂及浸染等；
6）不属于本公司的产品（如假货）；
7）不能出示有效购物凭证，无保修卡等；
