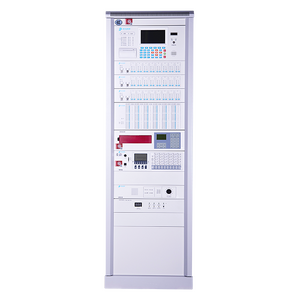

JB-TG-JBF-11SF火灾报警控制器
概述
JBF-11SF系列火灾报警控制器是与现场部件通讯、协调、控制主控单元，该系列产品适用于工业非防爆区域或民用建筑场所。
产品特点
对等组网产品特点
控制器之间不分主从，任一台控制器所带设备报警，则其它控制器均同时报警；任一台控制器均可操作其它的控制器；系统最大网络节点99台控制器；控制器之间通过CAN总线实现组网，组网线为两线制，有极性，采用ZR-RVS-2×1.5mm2双绞线，菊花链方式相连；最远通信距离1500m，增加CAN中继模块可延长通讯距离；线路中尽量减少分支，如必须有分支需保证分支线路长度＜总线路长度的10%，否则影响通讯。
主从方式组网产品特点
可根据需要将控制器设置为“多主”模式或“主从”模式，实现各自需要的功能；主机可显示从机的火警地址汉字，也可控制从机的手、自动控制方式；每台控制器分别设置一个控制器号，设置集中机器号时，可以设为最小号；系统最大网络节点99台控制器；控制器之间通过CAN总线实现组网，组网线为两线制，有极性，采用ZR-RVS-2×1.5mm2双绞线，菊花链方式相连；最远通信距离1500m，增加CAN中继模块可延长通讯距离；线路中尽量减少分支，如必须有分支需保证分支线路长度＜总线路长度的10%，否则影响通讯。
环网产品特点
任意一台控制器发出外CAN信息，其他控制器均能收到信息；控制器是否显示其他控制器的报警信息，取决于控制器是集中机还是区域机；环网通断及信息流向切换功能，由模块自行判断；环网正常时，每个CAN/光纤转换器的POWER灯是常亮状态；环网断开时，每个CAN/光纤转换器的POWER灯处于闪烁状态。环网断开的具体位置，通过观察CAN/光纤转换器的Fx1、Fx2指示灯状态来定位。
性能参数
工作温度 -10 ～ +55℃
贮存温度 -20 ～ +65℃
相对湿度 ≤ 95%（无凝露）
工作电压 外接电源 : AC220V（+10%，－ 15%），50Hz±1%
备 电：12V/24Ah×2 节
功 耗 ≤ 500W
线 制 两总线，无极性；
部件容量 每回路满载 200 点（探测部件与联动控制部件混编），15 个火灾显示盘
巡检周期 3 秒
最远传输距离 1500m
外观：
JB-TB-JBF-11SF-S/S8 Panton Cool Gray 6U 驼皱 -203
JB-TG-JBF-11SF：主体、后门：Panton Cool Gray 5U 灰砂纹 -82
侧门： Panton Cool Gray 4U 驼砂纹 -18
JB-TT-JBF-11SF：主体 ： Panton Cool Gray 2U 驼砂纹—157
装饰条：Panton Cool Gray 3U 驼砂纹 -70
外壳材质 主体：镀锌板 装饰条：冷轧钢板
立柜式 550mm×480mm×1770mm（LWH）
琴台式 1080mm×800mm×1245mm（LWH）
壁挂式 750mm×535mm×140mm（LWH）
性能
1) 自带 8 路专线控制
2) 单机满载 3200 点，16 回路，多线联动 160 点
3) 每回路满载 200 点，15 台火灾显示盘
4) 主机自带联动电源输出：DC24V/10A
认证类型：消防认证
执行标准：1) GB 4717-2005 《火灾报警控制器》、2) GB 16806-2006 《消防联动控制系统》
系统设计说明
设备采用多线控制联动方式，控制可靠、性能稳定；报警主机采用模块化组装方式，开放式标准通讯接口，具有极强扩展性能；系统设计灵活简便，根据工程需要可通过线缆、光纤、Internet、GPRS等方式组成有线或无线网络。为保证火灾自动报警及联动控制系统的设计符合规范、造价合理、运行稳定并且达到消防验收标准，请按以下内容进行设计及配置：
任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数，均应超过3200点，其中每一总线回路连接设备的总数不宜超过200点，且应留有不少于额定容量10%的余量；任一台消防联动控制器地址总数或火灾报警控制器所控制的各类模块总数不应超过1600点，每一联动总线回路连接设备的总数不宜超过100点，且应留有不少于额定容量10%的余量。；系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器；根据工程联动设备数量，配置相应的专线联动控制盘及消防联动直流电源；各类探测器及手动火灾报警按钮等设备的设置与安装必须依据GB50116-2013《火灾自动报警系统设计规范》进行实施；各种导线必须采用金属管路或金属软管保护，并保证管路良好接地；室外路由需采用室外电缆沟中预留的专用消防管道；为了减少线路串扰，报警控制器主机至现场各楼的电话线、广播线需单独铺设管路；为了尽量避免消防联动电源线路压降及损耗问题，满足现场各楼联动设备能够正常启动，建议将联动电源线按每楼一路穿回至控制室报警主机；本系统内所有线路管路铺设时均要远离动力线等强电管路；在消防控制中心，要求提供专用双路AC220V消防电源为主机供电。
系统安装要求
依照施工图纸安装好探测器及模块底座，线路接头部位必须保证连接良好，所有线连接完毕后，必须用万用表检查，以确认电源线及信号总线之间无短路现象；安装设备之前需要用500V兆欧表检测各线之间及各线对地电阻均应为20MΩ以上，方可进行下一步安装调试；采用专用电子编码器对现场各部件进行电子编码，根据图纸位置正确安装各类探测器和模块；安装完毕后，用万用表检测信号回路线间电阻阻值应在5KΩ以上，其余各线路均无对地短路情况；以上测试正常后方可与控制器的各端口相连，然后加电调试。
故障调试
JBF-11SF系列火灾报警控制器故障调试
青鸟消防11S系列主机常用汉字国标码
注意事项
为了保证信号传输正常，信号线类室外线均需采用屏蔽双绞线。以上线型及线径适用于一般工程需要，如遇联动电源线路较长、可燃气体探测器较多、现场楼群分散等特殊情况建议采用现场壁挂式联动电源。
